29. 6. 2009

Od 3D návrhu k realizaci

Designérka Iveta Supeková předala grafickému studiu Styltex ke zpracování fotografii trojúhelníkového okna v interiéru své zákaznice s instrukcemi pro modelování zastínění.



Postup modelace do 3D

Pro modelování byl využit 3D program Anova německého výrobce Ambiente.

  • Fotografie se nejdříve ořízne a podle potřeby světelně upraví.

fotografie zákazníka

  • Následuje zadání přesných rozměrů okna a stěn a případné označení vybavení místnosti, které mají být před vloženou dekorací.
  • Poté se vloží síťová stěna do perspektivy ve fotografii a upraví se její rozměr.

3d model sítě do perspektivy reálné fotografie

  • Do vzniklé plochy se již mohou vkládat libovolné dekorace.
3d model v programu anova 3d model v programu anova 2

Realizace a její rozbor

Šikmé okno je prakticky vždy záležitostí kompromisního řešení. Stejně je tomu i v tomto případě, kdy prakticky není jiná možnost, než použít kombinaci dekoračního závěsu se záclonou a jako závěsný systém hliníkové kolejničkové profily.

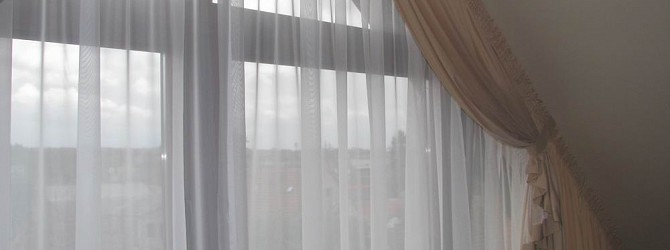

ložnice 3

Zastínění trojúhelníkového okna by nemělo znemožnit běžnou manipulaci s oknem. Tedy otevírání, přístupnost a stínění. U této realizace je kolejnička se záclonou umístěna 10 cm od rámu okna, i když se větračka otevírá do 15 cm, protože záclona se může mírně prohnout.

Dekorační látka je o 5 cm dále od rámu, než záclona (je uchycena na samostatném profilu.) a proto při plném otevření větračky nedochází k její deformaci. Za dekorační látkou je také ukryta jednak samotná kolejnička, tak i vrchní část záclony.

Zastínění okna se provádí ručně pomocí látkových úvazů. Alternativou může být našití dvou malých poutek do dekorační látky, které budou plnit stejnou funkci.

ložnice 7

Závěsný systém byl zvolen prakticky jediný možný a to hliníkové kolejničkové profily typu H7300 bez tahání. Důvodem této volby byla především velikost systému (12 mm), jeho „připravenost“ pro šikminy (koncovky jsou opatřeny otvorem pro fixaci dekorační látky) a konečně jeho nenápadnost (systém může být skryt za dekorační látkou).

Cena 3D návrhu:

Vymodelování ve 3D programu Anova a následný rozbor navrhovaných řešení vychází na 500Kč s DPH na jednu místnost. Cena je, ale jen zálohou, která se v případě objednání stínění odečte zpětně od ceny materiálu. Tedy pro zákazníky designérek a přes internet je 3D modelace zdarma.

Využití 3D v dekoracích oken a závěr:

Díky 3D modelu mohla designérka zákaznici ukázat prakticky identicky, jak bude budoucí dekorace v interiéru vypadat. Mohla volit různé barevnosti a ukázat, jak bude okno stíněné v noci a jak přes den. Výsledek a model potvrdili, jak přesné je modelování v případě grafických návrhů ve Styltexu.

Autor článku: redakce Zaclona.cz
